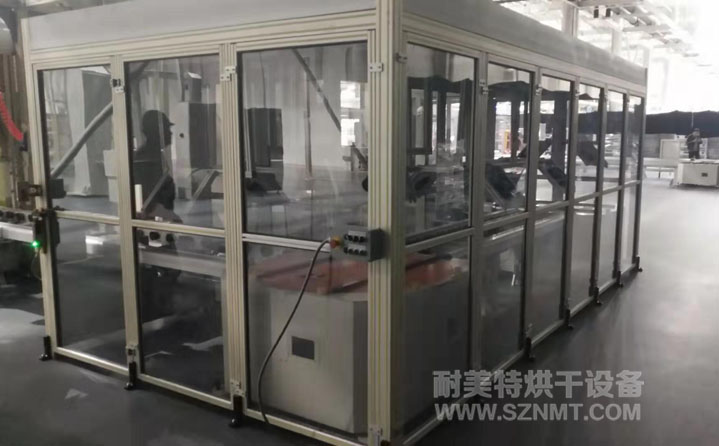

一、新能源汽車定子加熱冷卻隧道爐主要技術參數
1、工藝：托盤尺寸L *W *H mm；生產節拍110s/件；重量： 托盤 13kg產品 130kg；輸入溫度：殼體120℃；輸出溫度：室溫±2℃；冷卻時間：10min；
2、內膽尺寸：冷卻區長兩端頭L2900*直線L2400,進料口高800*內寬1100mm；
3、外形尺寸（約）：總長5200*高169000*寬1400mm；冷卻區分6個工位冷卻）；滾道離地高750mm；
4、風向：冷卻區從上至下吹風；
5、電源：三相五線制，380V，50HZ；
6、功率：約3KW；
7、外殼材料：采用工業歐標鋁型材（電泳料）做為框架，兩側活動門，門上為進口有機玻璃，外殼鈑金工件顏色“RAL 7035”；
二、新能源汽車定子加熱冷卻隧道爐爐體結構特征
1、內膽材料：采用1.5mm厚冷板噴塑制作；保持內膽清潔無塵，防生銹、耐腐蝕；
2、爐體底架：采用50*50*2mm碳鋼方通焊接制作；
3、檢修：側面配有檢修門，檢修門與PLC程序有邏輯安全互鎖功能，當維修門打開時，設備應停止運行。
4、固定：設備支腿打M16化學螺栓固定在地面；
三、新能源汽車定子加熱冷卻隧道爐環境條件
1、環境溫度：-5℃-40℃；
2、相對濕度：85%RH；
3、電源：AC380V±10%，50Hz；
四、新能源汽車定子加熱冷卻隧道爐培訓
進行技術培訓
